รายละเอียดสินค้า
สถานที่กำเนิด: อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์: Grat
ได้รับการรับรอง: IP67,CCC, ISO, CE,CNAS,SIL
หมายเลขรุ่น: อีวี-000028
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1PC
ราคา: USD $100.00/ Piece
รายละเอียดการบรรจุ: ด้านในมีบับเบิ้ลห่อ ด้านนอกมีกล่องกระดาษแข็งและกล่องไม้
เวลาการส่งมอบ: 3 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 1,000 ชิ้น / สัปดาห์
ชื่อแบรนด์: |
GRAT |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
ไอน้ำ |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
แฟลนจ์ |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
แก้ไขบอลวาล์ว |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
กลาง: |
กรด แอลคาลี เกลือ ก๊าซคลอรีน คันน้ํา |
สัญญาณเข้า: |
สลับสัญญาณ |
โครงสร้าง: |
แก้ไขบอลวาล์ว |
หน้าที่: |
วาล์วไบปาส |
มาตรฐาน: |
กับฉัน |
ขนาด: |
DN15-250 |
รหัส Hs: |
8481804090 |
ชื่อแบรนด์: |
GRAT |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
ไอน้ำ |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
แฟลนจ์ |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
แก้ไขบอลวาล์ว |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
กลาง: |
กรด แอลคาลี เกลือ ก๊าซคลอรีน คันน้ํา |
สัญญาณเข้า: |
สลับสัญญาณ |
โครงสร้าง: |
แก้ไขบอลวาล์ว |
หน้าที่: |
วาล์วไบปาส |
มาตรฐาน: |
กับฉัน |
ขนาด: |
DN15-250 |
รหัส Hs: |
8481804090 |
ประเภท 150lb ASME มาตรฐาน DN15-250 2 PC WCB แฟลนจ์บอลแวลล์
คําอธิบายสินค้า:
ประเภท 150lb ASME Standard DN15-250 2 PC WCB แฟลนจ์บอลแวน / IP67 / แฟลนจ์บอลแวนคง
คําอธิบาย:
รายละเอียด
| พลังงานไฟฟ้า | AC220V |
| ขนาดร่างกาย | DN15-250 |
| อุณหภูมิกลาง | -80°C~160°C ((ไม่มีการแข็ง) |
| ความดันการทํางาน | PN1.0 ~ 2.5 ((MPa) |
| รูปแบบการกระทํา | 4-20mA การตอบสนองสัญญาณเข้า 0-90° การหมุน |
| ระยะเวลาการกระทํา | 4 ~ 30S |
| การเชื่อมต่อร่างกาย | แฟลนจ์ |
| วัสดุของร่างกาย | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| วัสดุประทับ | PTFE |
| วัสดุของเครื่องขับเคลื่อน | โลหะอลูมิเนียม |
| สื่อที่ใช้ | กรด แอลคาลี เกลือ ก๊าซคลอรีน หวาน น้ําแหล่ง ผงเหมือง และกระดาษผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผง |

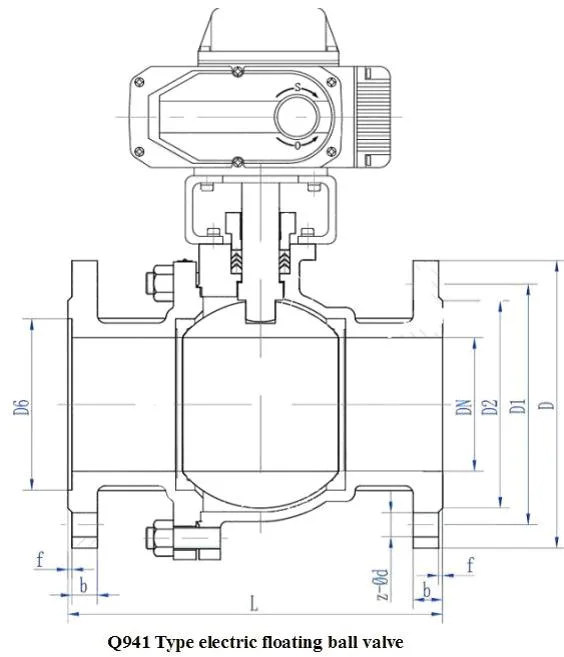

ภาพวาดขนาดของอุปกรณ์
|
ขนาด MPa DN |
C |
D |
D1 |
D2 |
Z-d |
f |
b |
|
|
15 |
1.0 |
132 |
95 |
65 |
45 |
4-14 |
2 |
14 |
|
1.6 |
132 |
95 |
65 |
45 |
4-14 |
2 |
15 |
|
|
20 |
1.0 |
142 |
105 |
75 |
55 |
4-14 |
2 |
16 |
|
1.6 |
142 |
105 |
75 |
55 |
4-14 |
2 |
16 |
|
|
25 |
1.0 |
150 |
115 |
85 |
65 |
4-14 |
2 |
16 |
|
1.6 |
150 |
115 |
85 |
65 |
4-18 |
3 |
16 |
|
|
32 |
1.0 |
165 |
135 |
100 |
78 |
4-18 |
3 |
16 |
|
1.6 |
165 |
135 |
100 |
78 |
4-18 |
3 |
16 |
|
|
40 |
1.0 |
180 |
145 |
110 |
85 |
4-18 |
3 |
17 |
|
1.6 |
180 |
145 |
110 |
85 |
4-18 |
3 |
17 |
|
|
50 |
1.0 |
200 |
160 |
125 |
100 |
4-18 |
3 |
18 |
|
1.6 |
200 |
160 |
125 |
100 |
4-18 |
3 |
18 |
|
|
65 |
1.0 |
220 |
180 |
145 |
120 |
4-18 |
3 |
20 |
|
1.6 |
220 |
180 |
145 |
120 |
4-18 |
3 |
20 |
|
|
80 |
1.0 |
250 |
195 |
160 |
135 |
4-18 |
3 |
22 |
|
1.6 |
250 |
195 |
160 |
135 |
4-18 |
3 |
22 |
|
|
100 |
1.0 |
280 |
215 |
180 |
155 |
4-18 |
3 |
22 |
|
1.6 |
280 |
215 |
180 |
155 |
4-18 |
3 |
24 |
|
|
125 |
1.0 |
320 |
245 |
210 |
185 |
4-18 |
3 |
24 |
|
1.6 |
320 |
245 |
210 |
185 |
4-18 |
3 |
26 |
|
|
150 |
1.0 |
360 |
280 |
240 |
210 |
8-23 |
3 |
24 |
|
1.6 |
360 |
280 |
240 |
210 |
8-23 |
3 |
28 |
|
|
200 |
1.0 |
400 |
335 |
295 |
265 |
8-23 |
3 |
26 |
|
1.6 |
400 |
335 |
295 |
265 |
8-23 |
3 |
30 |
|
|
250 |
1.0 |
450 |
405 |
350 |
320 |
12-23 |
4 |
28 |
|
1.6 |
450 |
405 |
355 |
320 |
12-23 |
4 |
30 |
|
วัสดุของส่วนหลัก
|
ชื่อส่วน |
ร่าง |
บอนเน็ต |
กล่องบรรจุ |
แหวนกลีบ |
ที่นั่ง |
การบรรจุ |
เครื่องสับ |
|
วัสดุ สัญลักษณ์ |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP |
FEP |
WCB |
สื่อนําที่ใช้ได้
|
สถานที่กลาง |
อุณหภูมิปานกลาง |
ความดันกลาง |
คุณลักษณะกลาง |
ความเข้มข้นปานกลาง |
ชื่อกลาง |
|
น้ําเหลว |
-80oC ~ + 160oC |
0~20kg/cm2 |
การเกรดแรง การเลี้ยวสูง |
ไม่จํากัด |
กรด แอลคาลี เกลือ คลอรีน หวาน น้ําแหล่ง ผงเหมือง ผงกระดาษ |
|
ก๊าซ |
-80oC ~ + 160oC |
0~20kg/cm2 |
การเกรดแรง การเลี้ยวสูง |
ไม่จํากัด |
|
|
ผสมของของเหลวและของแข็ง |
-80oC ~ + 160oC |
0~20kg/cm2 |
การเกรดแรง การเลี้ยวสูง |
< 60% |
สัญลักษณ์ควบคุม
| รุ่น | วงจร | รุ่น | วงจร |
| S | ON/OFF ไม่มีสัญญาณออก | CPT | ON/OFF,output 4~20mA สัญญาณ |
| ประเทศสหรัฐ | ON/OFF,output passive contact signal การออกสัญญาณติดต่อที่ไม่ทํางาน | PCU | การกําหนดสัญญาณออก 4 ~ 20mA |
| PIU | ON/OFF,output 0~1000Ω สัญญาณ | G | ON/OFF,output passive contact signal การออกสัญญาณติดต่อที่ไม่ทํางาน |
| SP | ON/OFF ระบบควบคุมตําแหน่งกลาง | H | ON/OFF,output passive contact sign สัญญาณการติดต่อ |
การบรรจุและการจัดส่ง:
1.การบรรจุ: ภายในมีแผ่นพับ,ภายนอกมีกล่องกระดาษและไม้กรณี
2.การขนส่ง: ทางทะเล,ทางอากาศ,ทางรถไฟ.
หากคุณมีความต้องการอื่นๆ กรุณาบอกเราด้วย
