Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
รายละเอียดสินค้า
สถานที่กำเนิด: อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์: Grat
ได้รับการรับรอง: IP67,CCC, ISO, CE,CNAS
หมายเลขรุ่น: อีวี-0000261
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1PC
ราคา: USD $100.00/ Piece
รายละเอียดการบรรจุ: ด้านในมีบับเบิ้ลห่อ ด้านนอกมีกล่องกระดาษแข็งและกล่องไม้
เวลาการส่งมอบ: 3 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 1,000 ชิ้น / สัปดาห์
ชื่อแบรนด์: |
GRAT |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
น้ำมัน |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
เกลียว |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
แก้ไขบอลวาล์ว |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
กลาง: |
เยื่อเหมือง เยื่อถ่านหิน เยื่อกระดาษ น้ำ น้ำมัน แก๊ส |
สัญญาณเข้า: |
0-5V |
สัญญาณออก: |
0-5V |
ขนาด: |
DN15-250 |
โครงสร้าง: |
แก้ไขบอลวาล์ว |
หน้าที่: |
วาล์วไบปาส |
มาตรฐาน: |
ดินแดง |
รหัส Hs: |
8481804090 |
ชื่อแบรนด์: |
GRAT |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
น้ำมัน |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
เกลียว |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
แก้ไขบอลวาล์ว |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
กลาง: |
เยื่อเหมือง เยื่อถ่านหิน เยื่อกระดาษ น้ำ น้ำมัน แก๊ส |
สัญญาณเข้า: |
0-5V |
สัญญาณออก: |
0-5V |
ขนาด: |
DN15-250 |
โครงสร้าง: |
แก้ไขบอลวาล์ว |
หน้าที่: |
วาล์วไบปาส |
มาตรฐาน: |
ดินแดง |
รหัส Hs: |
8481804090 |

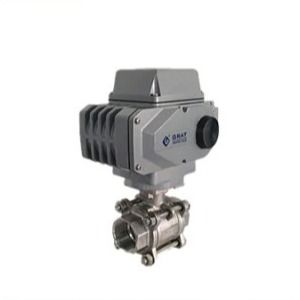

Pn64 Butt การเชื่อมต่อการปั่น วาล์วควบคุมความดันไฟฟ้า
คําอธิบายสินค้า:
Pn64 บัตท์เวลดเชื่อมต่อ วาล์วควบคุมความดันไฟฟ้า/IP67 / วาล์วลูกบอลคงที่
คําอธิบาย:
ด้วยผลงานของการควบคุมการไหลของขนาดเล็กและการควบคุมความแม่นยําสูงวาล์วลูกกลองขนาดเล็กไฟฟ้าสามารถ
เป็นควบคุม โดยสัญญาณควบคุมและพลังงานระยะเดียวเพื่อตอบสนองความต้องการการกํากับต่างๆ สําหรับ
การไหลเข้าเล็กน้อยความดัน การไหลผ่าน อุณหภูมิ และระดับของของเหลว เป็นต้น
รายละเอียด
| ขนาดของวาล์ว | DN15-DN250 |
| หน่วยประกอบ | PN1.6MPa |
| การเชื่อมต่อร่างกาย | โวฟเฟอร์ แฟลนจ์ |
| ประเภทที่นั่ง | ปิดโลหะเคลื่อนไหวจากสแตนเลส ปิดอ่อน PTFE |
| ระยะเวลาการกระทํา | 30 S ((0-90°) |
| พลังงานไฟฟ้า | AC220V |
| สัญญาณควบคุม | 4 ~ 20mA 0 ~ 5V |
| สัญญาณออก | 4 ~ 20mA 0 ~ 5V |
| ความดันการทํางาน | PN1.6Mpa PN2.5Mpa |
| อุณหภูมิกลาง | ≤ 350°C |
| อุณหภูมิบริเวณ | ≤ 50°C |
| คออฟเฟกชั่นการไหล ((CV): | กรุณาดาวน์โหลดข้อมูลจากเว็บไซต์ของเราเพื่ออ้างอิง (ปริมาตรการการไหลของลูกค้าขึ้นอยู่กับความต้องการของลูกค้า) |
| สื่อที่ใช้ | ผงเหมือง ผงถ่านหิน ผงกระดาษ น้ํา น้ํามัน ก๊าซ |
| เขตตาย | 00.5% |
| ความผิดพลาดการซ้ํา | 00.5% |
| วัสดุของร่างกาย | SUS304 SUS316 WCB |

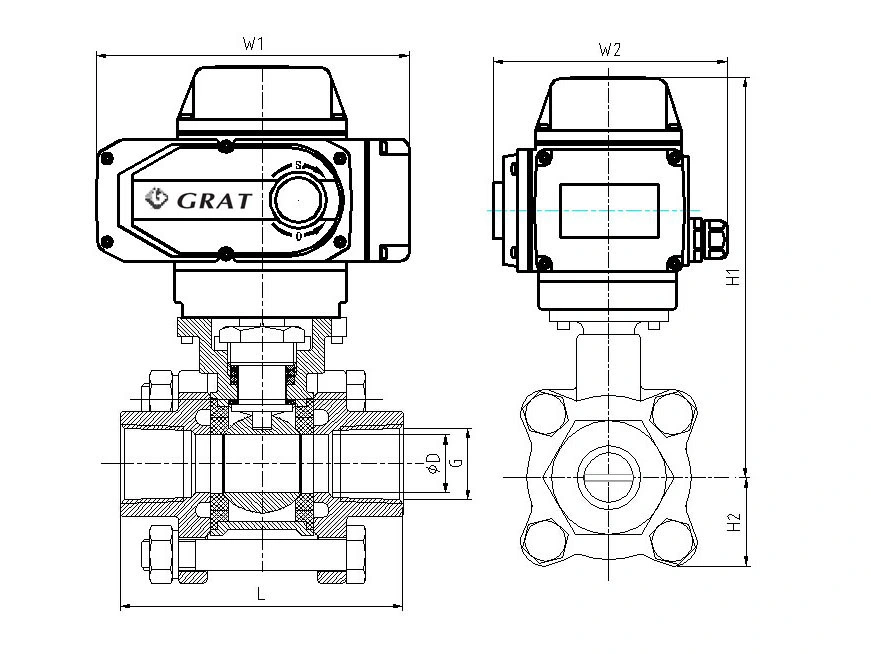

รูปและขนาดการเชื่อมต่อ
|
ขนาดของวาล์วDN ((mm) |
A |
φd |
H1 |
H2 |
H |
F |
|
15 |
62 |
54 |
74 |
75 |
390 |
210 |
|
20 |
62 |
54 |
74 |
75 |
390 |
210 |
|
25 |
62 |
54 |
74 |
75 |
390 |
210 |
|
32 |
62 |
78 |
80 |
75 |
400 |
210 |
|
40 |
62 |
82 |
85 |
75 |
405 |
210 |
|
50 |
75 |
100 |
87 |
95 |
430 |
210 |
|
65 |
80 |
120 |
105 |
115 |
460 |
210 |
|
80 |
100 |
131 |
115 |
125 |
520 |
270 |
|
100 |
115 |
158 |
125 |
125 |
530 |
270 |
|
125 |
130 |
180 |
140 |
155 |
570 |
270 |
|
150 |
160 |
216 |
153 |
165 |
600 |
270 |
|
200 |
200 |
260 |
200 |
195 |
680 |
270 |
|
250 |
240 |
325 |
225 |
225 |
730 |
270 |
วัสดุของโครงสร้างมาตรฐาน
|
ชื่อส่วน |
วัสดุ |
|
ร่าง |
เหล็กคาร์บอน ASTM A216 WCC |
|
ผิวหนัง |
เหล็กโครเมียมสูง ASTM A532 เกรด III แบบ A |
|
ลูก V |
เหล็กโครเมียมสูง ASTM A532 เกรด III แบบ A |
|
แหวนร่องรอย |
เหล็กโครเมียมสูง ASTM A532 เกรด III แบบ A |
|
แหวนปุ่มติดตั้ง |
เหล็กคาร์บอน ASTM A105 |
|
ป้องกันเบียร์ |
เหล็กโครเมียมสูง ASTM A532 เกรด III แบบ A |
|
หมุน |
44oC58Rc |
|
หม้อขับเคลื่อน |
17-4PH Cond.H1025 |
|
อุปกรณ์การขับเคลื่อน |
17-4PH Cond.H1025 |
|
ปิน |
โลหะคาร์บอน |
|
ก๊าซเกต |
สายกรีฟิตจากสแตนเลส |
|
การบรรจุ |
พีทีเอฟอี การเติมคาร์บอน |
|
แหวนกล่องบรรจุและตัวป้องกัน |
316 SST |
|
โบลท์ |
SA-193-B7 |
|
มะเขือเทศ |
SA-194-2H |
|
โบลท์และล็อคแหวนคงที่ |
316 SST |
|
(ไม่จํากัด) ผนังแหวนปิด |
PSZ เซรามิก |
|
"V" บอล ((ไม่จํากัด) |
PSZ เซรามิก |
ขนาดการรั่วไหลที่อนุญาตสูงสุด
|
ขนาดของวาล์ว DN ((mm) |
ที่นั่งโลหะ |
ที่นั่งอ่อน |
|
15 |
1.1 ml/นาที |
0.12 มิลลิลิตร/นาที |
|
20 |
1.5 ml/นาที |
0.16 มิลลิลิตร/นาที |
|
25 |
2.0 ml/นาที |
0.20 ml/นาที |
|
32 |
2.4 ml/นาที |
0.24 มิลลิลิตร/นาที |
|
40 |
3.0 ml/นาที |
0.30 มิลลิลิตร/นาที |
|
50 |
30,8 ml/นาที |
0.38 มิลลิลิตร/นาที |
|
65 |
5.2 มิลลิลิตร/นาที |
0.52 มิลลิลิตร/นาที |
|
80 |
6.2 มิลลิลิตร/นาที |
0.62 มิลลิลิตร/นาที |
|
100 |
7.6 มิลลิลิตร/นาที |
0.76 มิลลิลิตร/นาที |
|
125 |
9.6 มิลลิลิตร/นาที |
0.96 มิลลิลิตร/นาที |
|
150 |
12.0 ml/นาที |
1.20 ml/นาที |
|
200 |
15.4 ml/นาที |
1.54 มิลลิลิตร/นาที |
|
250 |
19.2 มิลลิลิตร/นาที |
1.92 มิลลิลิตร/นาที |

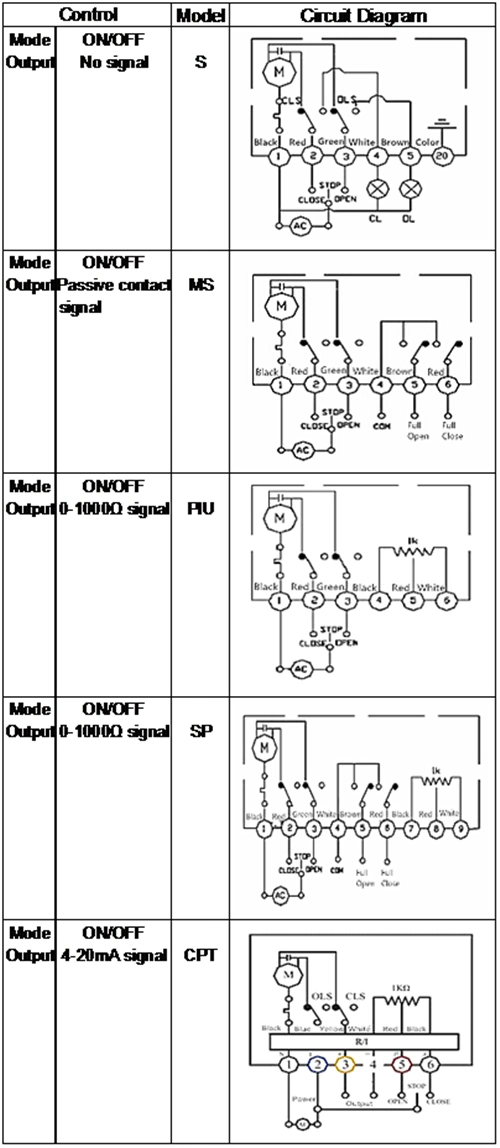

สัญลักษณ์ควบคุม
การบรรจุและการจัดส่ง:
1.การบรรจุ: ภายในมีแผ่นพับ,ภายนอกมีกล่องกระดาษและไม้กรณี
2.การขนส่ง: ทางทะเล,ทางอากาศ,ทางรถไฟ.
หากคุณมีความต้องการอื่นๆ กรุณาบอกเราด้วย
