รายละเอียดสินค้า
สถานที่กำเนิด: อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์: Grat
ได้รับการรับรอง: IP67,CCC, ISO, CE,CNAS
หมายเลขรุ่น: EDN15-250
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1PC
ราคา: USD $150.00/ Piece
รายละเอียดการบรรจุ: ด้านในมีบับเบิ้ลห่อ ด้านนอกมีกล่องกระดาษแข็งและกล่องไม้
เวลาการส่งมอบ: 3 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 1,000 ชิ้น / สัปดาห์
ชื่อแบรนด์: |
GRAT |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
น้ำ |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
แฟลนจ์ |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
Pn1.6MPa Pn2.5MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
บอลวาล์วแบบยืดหยุ่น |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
ขนาดวาล์ว: |
DN15-250 |
วัสดุซีล: |
ตราโลหะเคลื่อนไหวจากเหล็กไร้ขัด |
แรงดันใช้งาน: |
Pn1.6MPa, Pn2.5MPa |
สื่อที่ใช้บังคับ: |
ผงเหมือง ผงถ่านหิน ผงกระดาษ น้ํา น้ํามัน |
โครงสร้าง: |
บอลวาล์วแบบยืดหยุ่น |
หน้าที่: |
วาล์วเป่าลม |
มาตรฐาน: |
ดินแดง |
พลังงานไฟฟ้า: |
AC220V |
วัสดุตัวเครื่อง: |
SUS304 SUS316 Wcb |
การเชื่อมต่อของร่างกาย: |
เวเฟอร์,หน้าแปลน |
การจัดอันดับร่างกาย: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |
ชื่อแบรนด์: |
GRAT |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
น้ำ |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
แฟลนจ์ |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
Pn1.6MPa Pn2.5MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
บอลวาล์วแบบยืดหยุ่น |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
ขนาดวาล์ว: |
DN15-250 |
วัสดุซีล: |
ตราโลหะเคลื่อนไหวจากเหล็กไร้ขัด |
แรงดันใช้งาน: |
Pn1.6MPa, Pn2.5MPa |
สื่อที่ใช้บังคับ: |
ผงเหมือง ผงถ่านหิน ผงกระดาษ น้ํา น้ํามัน |
โครงสร้าง: |
บอลวาล์วแบบยืดหยุ่น |
หน้าที่: |
วาล์วเป่าลม |
มาตรฐาน: |
ดินแดง |
พลังงานไฟฟ้า: |
AC220V |
วัสดุตัวเครื่อง: |
SUS304 SUS316 Wcb |
การเชื่อมต่อของร่างกาย: |
เวเฟอร์,หน้าแปลน |
การจัดอันดับร่างกาย: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |

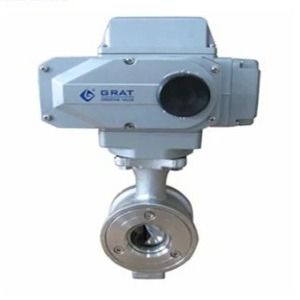

สแตนเลส Flanges การเชื่อมต่อโลหะที่นั่งไฟฟ้าควบคุมลูกวาล์ว
คําอธิบายสินค้า:
กล่องไฟฟ้าควบคุมลูกกล่อง/IP67 / กล่องลูกกล่องยืดหยุ่น
คําอธิบาย:
รายละเอียด
| ขนาดของวาล์ว | DN15-DN250 |
| การจัดลําดับตัว | PN1.6MPa |
| การเชื่อมต่อร่างกาย | โวฟเฟอร์ แฟลนจ์ |
| ประเภทที่นั่ง | ปิดโลหะเคลื่อนไหวจากสแตนเลส ปิดอ่อน PTFE |
| วัสดุของร่างกาย | SUS304 SUS316 WCB |
| วัสดุของพล็อก | SUS304 SUS316 WCB |
| ระยะเวลาการกระทํา | 30S ((0-90°) |
| พลังงานไฟฟ้า | AC 220V |
| สัญญาณควบคุม | 4 ~ 20mA 0 ~ 5V |
| สัญญาณออก | 4 ~ 20mA 0 ~ 5V |
| ความดันการทํางาน | PN1.6Mpa PN2.5Mpa |
| อุณหภูมิกลาง | ≤ 350oC |
| อุณหภูมิบริเวณ | ≤ 50oC |
| ตัวประกอบการไหล ((CV) | กรุณาดาวน์โหลดข้อมูลจากเว็บไซต์ของเราเพื่ออ้างอิง |
| สื่อที่ใช้ | ผงเหมือง, ผงถ่านหิน, ผงกระดาษ, น้ํา, น้ํามัน และก๊าซ |
| เขตตาย | 00.5% |
| ความผิดพลาดในการซ้ํา | 00.5% |

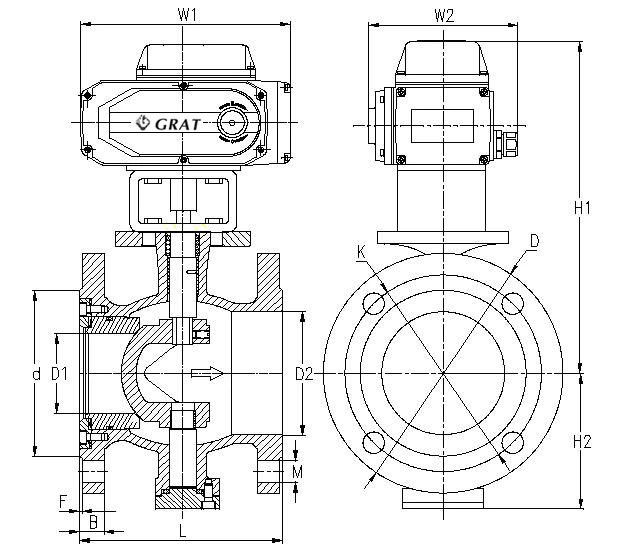

ตัวเลขขนาดของอุปกรณ์
| ขนาดร่างกาย DN ((mm) | A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
ขนาดการรั่วไหลที่อนุญาตสูงสุด
| DN ขนาดตัว ((มม) | ที่นั่งโลหะ | ที่นั่งอ่อน |
| 15 | 1.1 ml/นาที | 0.12 มิลลิลิตร/นาที |
| 20 | 1.5 ml/นาที | 0.16 มิลลิลิตร/นาที |
| 25 | 2.0 ml/นาที | 0.20 ml/นาที |
| 32 | 2.4 ml/นาที | 0.24 มิลลิลิตร/นาที |
| 40 | 3.0 ml/นาที | 0.30 มิลลิลิตร/นาที |
| 50 | 30,8 ml/นาที | 0.38 มิลลิลิตร/นาที |
| 65 | 5.2 มิลลิลิตร/นาที | 0.52 มิลลิลิตร/นาที |
| 80 | 6.2 มิลลิลิตร/นาที | 0.62 มิลลิลิตร/นาที |
| 100 | 7.6 มิลลิลิตร/นาที | 0.76 มิลลิลิตร/นาที |
| 125 | 9.6 มิลลิลิตร/นาที | 0.96 มิลลิลิตร/นาที |
| 150 | 12.0 ml/นาที | 1.20 ml/นาที |
| 200 | 15.4 ml/นาที | 1.54 มิลลิลิตร/นาที |
| 250 | 19.2 มิลลิลิตร/นาที | 1.92 มิลลิลิตร/นาที |
มาตรฐานการดําเนินงานของวาล์วควบคุมไฟฟ้าe
| มาตรฐานการผลิต | GB/T 122387-89 |
| มาตรฐาน flange | GB9113-2000,GB17241.6-1998 |
| มาตรฐานความยาวของโครงสร้าง | GB12221-89 |
| มาตรฐานการตรวจสอบ | GB/T 13927-92 |
สัญลักษณ์ควบคุม
การบรรจุและการจัดส่ง:
1.การบรรจุ: ภายในมีแผ่นพับ,ภายนอกมีกล่องกระดาษและไม้กรณี
2.การขนส่ง: ทางทะเล,ทางอากาศ,ทางรถไฟ.
หากคุณมีความต้องการอื่นๆ กรุณาบอกเราด้วย
