Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
รายละเอียดสินค้า
สถานที่กำเนิด: อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์: Grat
ได้รับการรับรอง: IP67,CCC, ISO, CE
หมายเลขรุ่น: ซีรีย์ EK
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1PC
ราคา: USD $200.00-1000.00/ Piece
รายละเอียดการบรรจุ: ด้านในมีบับเบิ้ลห่อ ด้านนอกมีกล่องกระดาษแข็งและกล่องไม้
เวลาการส่งมอบ: 3 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 1000PCS / เดือน
ชื่อแบรนด์: |
GRAT |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
กรด,ด่าง |
วัสดุ: |
เหล็กคาร์บอน |
แบบฟอร์มการเชื่อมต่อ: |
แฟลนจ์ |
โหมดการขับขี่:: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
บอลวาล์วลอย |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม, การใช้ในครัวเรือน |
โครงสร้าง: |
บอลวาล์วลอย |
หน้าที่: |
วาล์วไบปาส |
มาตรฐาน: |
เจบี/ที 9092 API598 |
รหัส Hs: |
8537109090 |
ชื่อแบรนด์: |
GRAT |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
กรด,ด่าง |
วัสดุ: |
เหล็กคาร์บอน |
แบบฟอร์มการเชื่อมต่อ: |
แฟลนจ์ |
โหมดการขับขี่:: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
บอลวาล์วลอย |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม, การใช้ในครัวเรือน |
โครงสร้าง: |
บอลวาล์วลอย |
หน้าที่: |
วาล์วไบปาส |
มาตรฐาน: |
เจบี/ที 9092 API598 |
รหัส Hs: |
8537109090 |
เหล็กคาร์บอนเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก

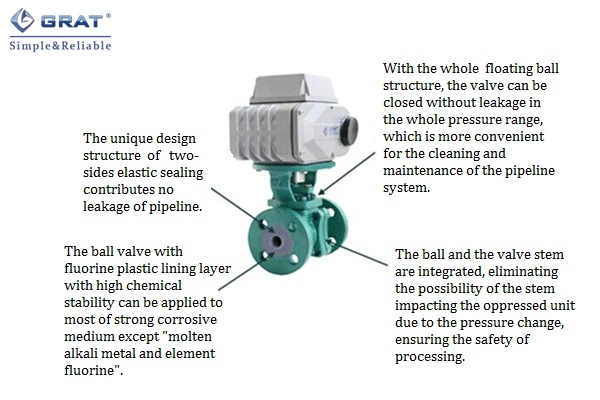

วาล์วลูกกลองไฟฟ้าเหล็กเหล็กคาร์บอนที่มีฟลอรีนสําหรับเหลวกรด แอลคาลี/IP67 / วาล์วลูกกลองลอย
คําอธิบาย:
วาล์วฟลอรีนลูกกลองไฟฟ้าถูกออกแบบเพื่อสลับและตัดสื่อการเกรดแรงหลาย
ซึ่งถูกนําไปใช้อย่างแพร่หลายในน้ํามันเคมียาฆ่าแมลง สีกรดแอลคาลีและอื่น ๆ และซึ่งเป็น
เป็นตัวเลือกที่ดีที่สุดสําหรับอุปกรณ์ป้องกันการกัดกรองในปัจจุบัน
วาล์วนี้ที่ใช้โพลีเททราฟลูโรเอเธลีน (FEP) เป็นวัสดุผนังป้องกันการกัดกร่อน
ความทนทานต่อการกัดกร่อนและการกัดกร่อนสูงสุด โครงสร้างที่พิเศษสําหรับส่วนประปายืดหยุ่นแบบลิป
ช่วยยืดอายุการใช้งานของสินค้าได้ดี
รายละเอียด
| พลังงานไฟฟ้า | AC220V/AC380V,/DC24V |
| ขนาดของวาล์ว | DN15-350 |
| อุณหภูมิกลาง | -15oC ~ 150oC |
| ความดันการทํางาน | พีเอ็น 10~2.5 ((MPa) |
| รูปแบบการกระทํา | เปลี่ยนไปตัด,การหมุน 0-90° |
| ระยะเวลาการกระทํา | 4-30S |
| การเชื่อมต่อร่างกาย | แฟลนจ์ |
| วัสดุของร่างกาย | WCB,ZG1CrM0,ZG1Cr18Ni9Ti, SS304,SS316 |
| วัสดุประปา | โพลีเททราฟลูโรเอเธลีน (FEP) |
| วัสดุของเครื่องขับเคลื่อน | โลหะอลูมิเนียม |
| สื่อที่ใช้ | กรด แอลคาลี เกลือ ก๊าซคลอรีน หอม น้ําแหล่ง ผงแร่และผงกระดาษ |
วัสดุของส่วนหลัก
ชื่อส่วน |
ร่าง |
บอนเน็ต |
กล่องบรรจุ |
แหวนกลีบ |
ที่นั่ง |
การบรรจุ |
เครื่องสับ |
วัสดุ สัญลักษณ์ |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP |
FEP |
WCB |
สื่อการนําทางที่ใช้ได้
สถานที่กลาง |
อุณหภูมิปานกลาง |
ความดันกลาง |
คุณลักษณะกลาง |
ความเข้มข้นปานกลาง |
ชื่อกลาง |
น้ําเหลว |
-80oC ~ + 160oC |
0 ~ 20kg/cm2 |
การเกรดแรง การเลี้ยวสูง |
ไม่จํากัด |
กรด แอลคาลี เกลือ คลอรีน หวาน น้ําแหล่ง ผงเหมือง ผงกระดาษ |
ก๊าซ |
-80oC ~ + 160oC |
0 ~ 20kg/cm2 |
การเกรดแรง การเลี้ยวสูง |
ไม่จํากัด |
|
ผสมของของเหลวและของแข็ง |
-80oC ~ + 160oC |
0 ~ 20kg/cm2 |
การเกรดแรง การเลี้ยวสูง |
< 60% |
ปริมาตรคุณสมบัติ
| หน่วยประกอบ (PN) |
ความแข็งแรง (MPa) | ปริมณฑล (MPa) | ความดันการทดสอบความละเอียด | ||||
| 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | ||
| ค่าความดันการทดสอบ | 1.5 | 1.82 | 2.6 | 1.1 | 1.7 | 2.5 | 20KV |
หมายเหตุ: ไม่รวมออกซิเจน ไฮโดรเจน ก๊าซธรรมชาติ ก๊าซถ่านหิน ก๊าซเผาไหม้ ก๊าซสนับสนุนการเผาไหม้
ข้อมูลสินค้า:

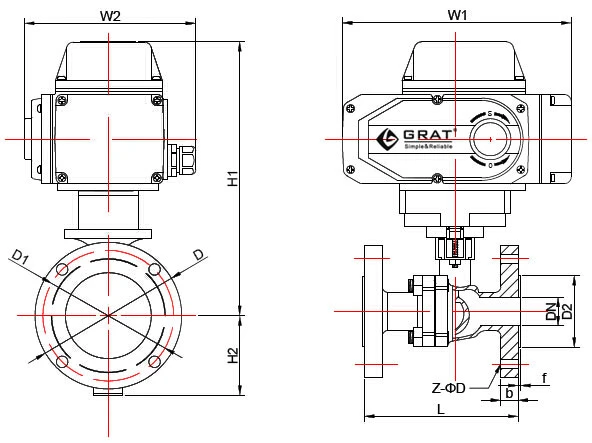

ขนาดการเชื่อมต่อหลัก
มาตรฐานการออกแบบ:HG/T 20592
มาตรฐาน Flange:HG/T20592 หน่วย: ((มม)
| กว้างในชื่อ (DN) |
กว้าง (นิ้ว) | L | D | D1 | D2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
| 15 | 1/2" | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-14 | 216 | 47.5 | 196 | 145 |
| 20 | 3/4" | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-14 | 231 | 52.5 | 196 | 145 |
| 25 | 1" | 150 | 115 | 85 | 65 | 19 | 3 | 4-14 | 236 | 57.5 | 196 | 145 |
| 32 | 1.2" | 165 | 140 | 100 | 78 | 19 | 3 | 4-18 | 256 | 70 | 196 | 145 |
| 40 | 1.5" | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-18 | 261 | 75 | 196 | 145 |
| 50 | 2 " | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-18 | 271 | 82.5 | 196 | 145 |
| 65 | 2.5" | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-18 | 303 | 92.5 | 255 | 182 |
| 80 | 3" | 260 | 200 | 160 | 135 | 20 | 3.5 | 8-18 | 358 | 100 | 255 | 182 |
| 100 | 4" | 280 | 220 | 180 | 155 | 21 | 4 | 8-18 | 383 | 110 | 255 | 182 |
| 125 | 5" | 320 | 250 | 210 | 185 | 23 | 4 | 8-18 | 403 | 125 | 255 | 182 |
| 150 | 6" | 360 | 285 | 240 | 210 | 25 | 4 | 8-22 | 433 | 142.5 | 255 | 182 |
| 200 | 8" | 400 | 340 | 295 | 265 | 25 | 4 | 12-22 | 476 | 170 | 255 | 182 |
| 250 | 10" | 450 | 405 | 355 | 320 | 26 | 4 | 12-26 | 555 | 225 | 354 | 273 |
| 300 | 12 นิ้ว | 500 | 460 | 410 | 375 | 28 | 4 | 12-26 | - | 250 | 354 | 273 |
| 350 | 14" | 610 | 520 | 470 | 435 | 29 | 5 | 16-26 | - | 305 | 354 |
273 |
มาตรฐานของผลิตภัณฑ์
| มาตรฐานการออกแบบและการผลิต | GB12237-89 AP16D |
| มาตรฐาน flange | JB79 GB9113 ANSI B16.5 JIS B2212 |
| มาตรฐานความยาวของโครงสร้าง | GB1221-89 |
| มาตรฐานการตรวจสอบ | JB/T 9092 API598 |
การบรรจุและการจัดส่ง:
1.การบรรจุ: ภายในมีแผ่นพับ,ภายนอกมีกล่องกระดาษและไม้กรณี
2.การขนส่ง: ทางทะเล,ทางอากาศ,ทางรถไฟ.
หากคุณมีความต้องการอื่นๆ กรุณาบอกเราด้วย
