Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
รายละเอียดสินค้า
สถานที่กำเนิด: อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์: Grat
ได้รับการรับรอง: IP67,CCC, ISO, CE,CNAS
หมายเลขรุ่น: เอเค-000036
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1PC
ราคา: USD $100.00/ Piece
รายละเอียดการบรรจุ: ด้านในมีบับเบิ้ลห่อ ด้านนอกมีกล่องกระดาษแข็งและกล่องไม้
เวลาการส่งมอบ: 3 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 1,000 ชิ้น / สัปดาห์
ชื่อแบรนด์: |
GRAT |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
น้ำ |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
เกลียว |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
แก้ไขบอลวาล์ว |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
กลาง: |
เยื่อเหมือง เยื่อถ่านหิน เยื่อกระดาษ น้ำ น้ำมัน แก๊ส |
โครงสร้าง: |
แก้ไขบอลวาล์ว |
หน้าที่: |
วาล์วไบปาส |
มาตรฐาน: |
ไอเอสโอ |
ขนาด: |
DN15-250 |
รหัส Hs: |
8481804090 |
ชื่อแบรนด์: |
GRAT |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
เวลาการส่งมอบ: |
3 วันทำการ |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
น้ำ |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
เกลียว |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
แก้ไขบอลวาล์ว |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
กลาง: |
เยื่อเหมือง เยื่อถ่านหิน เยื่อกระดาษ น้ำ น้ำมัน แก๊ส |
โครงสร้าง: |
แก้ไขบอลวาล์ว |
หน้าที่: |
วาล์วไบปาส |
มาตรฐาน: |
ไอเอสโอ |
ขนาด: |
DN15-250 |
รหัส Hs: |
8481804090 |

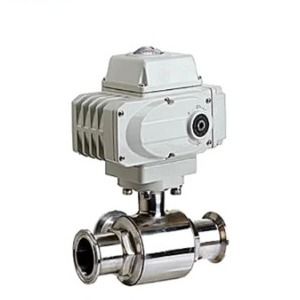

2 Way 3 PC Clamp Connection สแตนเลส วาล์วลูกบอลไฟฟ้า
คําอธิบายสินค้า:
2 Way 3 PC Clamp Connection สแตนเลส วาล์วลูกหนังไฟฟ้า/IP67/ วาล์วลูกหนังคงที่
คําอธิบาย:
ด้วยผลงานของการควบคุมการไหลของขนาดเล็กและการควบคุมความแม่นยําสูงวาล์วลูกกลองขนาดเล็กไฟฟ้าสามารถ
ควบคุม โดยสัญญาณควบคุมและพลังงานระยะเดียวเพื่อตอบสนองความต้องการการกํากับต่าง ๆ สําหรับกระแสขนาดเล็ก
ในความดัน การไหลผ่าน อุณหภูมิ และระดับของของเหลว เป็นต้น
รายละเอียด
| ขนาดของวาล์ว | DN15-DN250 |
| หน่วยประกอบ | PN1.6MPa |
| การเชื่อมต่อร่างกาย | โวฟเฟอร์ แฟลนจ์ |
| ประเภทที่นั่ง | ปิดโลหะเคลื่อนไหวจากสแตนเลส ปิดอ่อน PTFE |
| ระยะเวลาการกระทํา | 30 S ((0-90°) |
| พลังงานไฟฟ้า | AC220V |
| สัญญาณควบคุม | 4 ~ 20mA 0 ~ 5V |
| สัญญาณออก | 4 ~ 20mA 0 ~ 5V |
| ความดันการทํางาน | PN1.6Mpa PN2.5Mpa |
| อุณหภูมิกลาง | ≤ 350°C |
| อุณหภูมิบริเวณ | ≤ 50°C |
| คออฟเฟกชั่นการไหล ((CV): | กรุณาดาวน์โหลดข้อมูลจากเว็บไซต์ของเราเพื่ออ้างอิง (ปริมาตรการการไหลของลูกค้าขึ้นอยู่กับความต้องการของลูกค้า) |
| สื่อที่ใช้ | ผงเหมือง ผงถ่านหิน ผงกระดาษ น้ํา น้ํามัน ก๊าซ |
| เขตตาย | 00.5% |
| ความผิดพลาดการซ้ํา | 00.5% |
| วัสดุของร่างกาย | SUS304 SUS316 WCB |

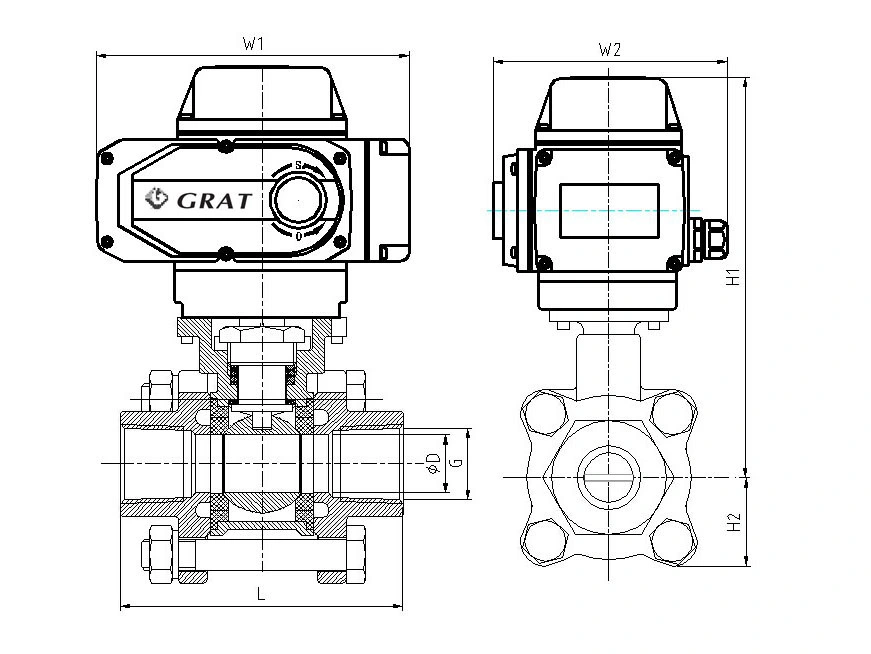

รูปและขนาดการเชื่อมต่อ
| ขนาดของวาล์วDN ((mm) |
A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
วัสดุของโครงสร้างมาตรฐาน
| ชื่อส่วน | วัสดุ |
| ร่าง | เหล็กคาร์บอน ASTM A216 WCC |
| ผิวหนัง | เหล็กโครเมียมสูง ASTM A532 เกรด III แบบ A |
| ลูก V | เหล็กโครเมียมสูง ASTM A532 เกรด III แบบ A |
| แหวนร่องรอย | เหล็กโครเมียมสูง ASTM A532 เกรด III แบบ A |
| แหวนปุ่มติดตั้ง | เหล็กคาร์บอน ASTM A105 |
| ป้องกันเบียร์ | เหล็กโครเมียมสูง ASTM A532 เกรด III แบบ A |
| หมุน | 44oC58Rc |
| หม้อขับเคลื่อน | 17-4PH Cond.H1025 |
| อุปกรณ์การขับเคลื่อน | 17-4PH Cond.H1025 |
| ปิน | โลหะคาร์บอน |
| ก๊าซเกต | สายกรีฟิตจากสแตนเลส |
| การบรรจุ | พีทีเอฟอี การเติมคาร์บอน |
| แหวนกล่องบรรจุและตัวป้องกัน | 316 SST |
| โบลท์ | SA-193-B7 |
| มะเขือเทศ | SA-194-2H |
| โบลท์และล็อคแหวนคงที่ | 316 SST |
| (ไม่จํากัด) ผนังแหวนปิด | PSZ เซรามิก |
| "V" บอล ((ไม่จํากัด) | PSZ เซรามิก |
ขนาดการรั่วไหลที่อนุญาตสูงสุด
| ขนาดของวาล์ว DN ((mm) | ที่นั่งโลหะ | ที่นั่งอ่อน |
| 15 | 1.1 ml/นาที | 0.12 มิลลิลิตร/นาที |
| 20 | 1.5 ml/นาที | 0.16 มิลลิลิตร/นาที |
| 25 | 2.0 ml/นาที | 0.20 ml/นาที |
| 32 | 2.4 ml/นาที | 0.24 มิลลิลิตร/นาที |
| 40 | 3.0 ml/นาที | 0.30 มิลลิลิตร/นาที |
| 50 | 30,8 ml/นาที | 0.38 มิลลิลิตร/นาที |
| 65 | 5.2 มิลลิลิตร/นาที | 0.52 มิลลิลิตร/นาที |
| 80 | 6.2 มิลลิลิตร/นาที | 0.62 มิลลิลิตร/นาที |
| 100 | 7.6 มิลลิลิตร/นาที | 0.76 มิลลิลิตร/นาที |
| 125 | 9.6 มิลลิลิตร/นาที | 0.96 มิลลิลิตร/นาที |
| 150 | 12.0 ml/นาที | 1.20 ml/นาที |
| 200 | 15.4 ml/นาที | 1.54 มิลลิลิตร/นาที |
| 250 | 19.2 มิลลิลิตร/นาที | 1.92 มิลลิลิตร/นาที |

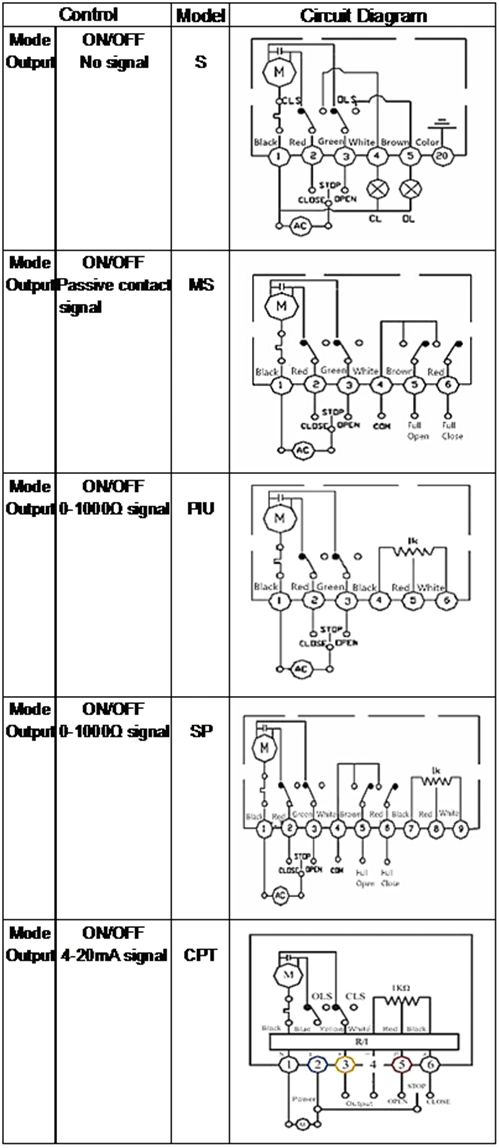

สัญลักษณ์ควบคุม
การบรรจุและการจัดส่ง:
