เครื่องดําเนินไฟฟ้าที่ป้องกันการระเบิดของสายไฟฟ้า Flange
Exd II Bt4 เครื่องขับเคลื่อนไฟฟ้ากันระเบิดครึ่งรอบสําหรับวาล์วลูกกลม, วาล์วกระพริกครึ่งรอบ คําอธิบายสินค้า: Exd II Bt4 เครื่องดําเนินไฟฟ้ากันระเบิดครึ่งรอบ / IP68 / ครึ่งรอบ คําอธิบาย: โครงสร้างกันระเบิดของคริสตัลกันระเบิดสาย TA ตรงกับ GB3836l-2000 "อุปกรณ์ไฟฟ้าสําหรับบรรยากาศก๊าซระเบิด ส่วนที่ 1: ค...
เครื่องดําเนินการป้องกันระเบิดสําหรับการเชื่อมต่อ flange เครื่องดําเนินการป้องกันแวลล์ไฟฟ้ารอบสี่
,quarter turn electric valve actuator
,explosion proof electric valve actuator

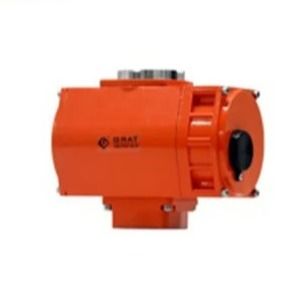

Exd II Bt4 เครื่องขับเคลื่อนไฟฟ้ากันระเบิดครึ่งรอบสําหรับวาล์วลูกกลม, วาล์วกระพริกครึ่งรอบ
คําอธิบายสินค้า:
Exd II Bt4 เครื่องดําเนินไฟฟ้ากันระเบิดครึ่งรอบ / IP68 / ครึ่งรอบ
คําอธิบาย:
โครงสร้างกันระเบิดของคริสตัลกันระเบิดสาย TA ตรงกับ GB3836l-2000 "อุปกรณ์ไฟฟ้าสําหรับบรรยากาศก๊าซระเบิด ส่วนที่ 1: ความต้องการทั่วไป" และ GB38362-2000 "อุปกรณ์ไฟฟ้าสําหรับบรรยากาศก๊าซระเบิด ตอนที่ 2: ป้องกันระเบิด ประเภท "D"" กฎระเบิดที่เกี่ยวข้องและการใช้โครงสร้างป้องกันระเบิดแบบบูรณาการ
The explosion-proof enclosure composed of the various explosion-proof components of the product can withstand the explosion pressure generated by the explosion of the explosive gas mixture in the shell, และสามารถป้องกันการระเบิดในเปลือกจากการแพร่กระจายไปยังสภาพแวดล้อมก๊าซระเบิดภายนอกเปลือก แม้ว่าการระเบิดจะเกิดขึ้นภายในสินค้ามันจะไม่แพร่กระจายไปนอกเปลือก และระเบิดผสมก๊าซระเบิดนอกเปลือก.
อิเล็กทรอนิกส์ซีรีส์ TA เป็นตัวขับเคลื่อนไฟฟ้าที่บูรณาการที่มีแรงปั่นออก 50Nm-2500Nmมันเหมาะสําหรับการหมุนการตั้งตําแหน่งกลและหมุนของหลอดหมุนต่าง ๆ (เช่นหลอดลูกบอล, วาล์วกระพริบ), ปลาบดความหนาว, และสับเชื่อมเหลวการควบคุมการปรับ
รายละเอียด
| ประเภท | Ex05 | Ex10 | Ex20 | Ex40 | Ex60 | Ex100 | Ex160 | Ex250 | |
| พลัง จําหน่าย |
AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | |
| ทอร์ค | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm | |
| ระยะเวลาการกระทํา | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S | |
| การหมุน มุม |
0 ~ 90 ° | 0 ~ 90 ° | 0 ~ 90 ° | 0 ~ 90 ° | 0 ~ 90 ° | 0 ~ 90 ° | 0 ~ 90 ° | 0 ~ 90 ° | |
| มอเตอร์ พลังงาน |
10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W | |
| เรต ปัจจุบัน |
0.24/0.15A | 0.57/0.23A | 0.63/0.42A | 1.12/0.68A | 1.18/0.72A | 1.93/0.96A | 1.75/0.98A | 1.75/1.03A | |
| น้ําหนัก | 4.5 กิโลกรัม | 7.5 กิโลกรัม | 8.0 กิโลกรัม | 12 กิโลกรัม | 12.5 กิโลกรัม | 18.5 กิโลกรัม | 19 กิโลกรัม | 20 กิโลกรัม | |
| วาล์วที่เหมาะสม | วาล์วลูกกลิ้ง | DN15-40 | DN50-65 | DN65-80 | DN80-100 | DN150-200 | DN250-300 | DN300 | DN400 |
| วาล์วกระพริบ | DN32-50 | DN50-125 | DN150-200 | DN200-250 | DN300-DN400 | DN400-600 | DN600 | DN700-800 | |
| หน่วยงาน สัญญาณ |
4 ~ 20mADC1 ~ 5VDC | ||||||||
| ผลิต สัญญาณ |
4 ~ 20mADC | ||||||||
| ความผิดพลาดพื้นฐาน | ≤ ± 1% | ||||||||
| ความแตกต่างหลังตาย | < 0.3% | ||||||||
| วงดนตรีตาย | 00.4% ~ 1.5% ปรับได้ | ||||||||
| คุณลักษณะความอ่อนแอ | 0 ครั้ง | ||||||||
| ความผิดพลาดในการซ้ํา | 0% | ||||||||
| ความต้านทานในการแยก | 100MΩ/500VDC | ||||||||
| ด้วยความกระตุ้นทราย | 1500VAC 1 นาที | ||||||||
| ระดับการป้องกัน | IP68 | ||||||||
| สถานที่ติดตั้ง | ปรับได้ 360 องศา | ||||||||
| เกรด การติดตั้ง | 2-M20x1.5 สายเชื่อมเคเบิลกันระเบิด สายไฟฟ้า สายสัญญาณ | ||||||||
| อุณหภูมิอินเตอร์เฟซ | -30oC~+60oC | ||||||||
| ฟังก์ชันเฉพาะ | * เครื่องทําความร้อนล้างความชื้น * สวิตช์ไฟฟ้าปาสิฟ * ป้องกันแรงหมุนเกิน | ||||||||

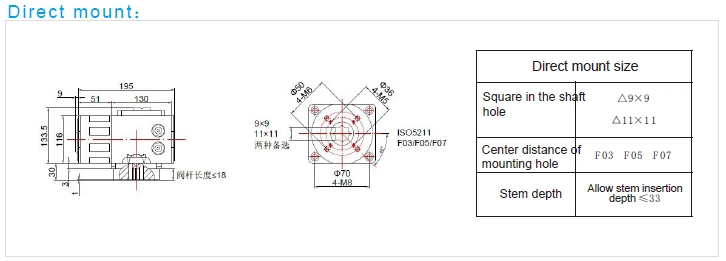

ภาพแผนการติดตั้ง

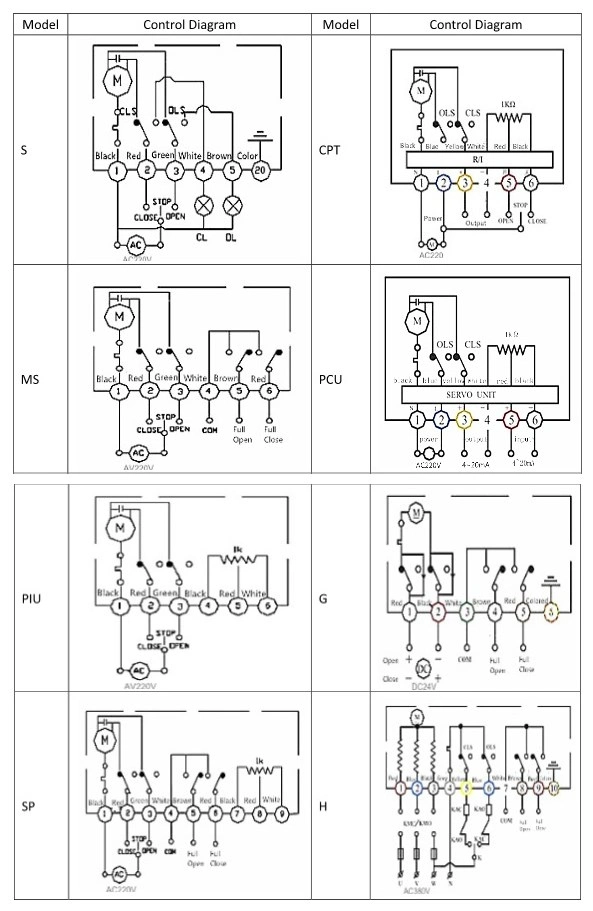

สัญลักษณ์ควบคุม
| รุ่น | วงจร | รุ่น | วงจร |
| S | ON/OFF ไม่มีสัญญาณออก | CPT | ON/OFF,output 4~20mA สัญญาณ |
| ประเทศสหรัฐ | ON/OFF,output passive contact signal การออกสัญญาณติดต่อที่ไม่ทํางาน | PCU | การกําหนดสัญญาณออก 4 ~ 20mA |
| PIU | ON/OFF,output 0~1000Ω สัญญาณ | G | ON/OFF,output passive contact signal การออกสัญญาณติดต่อที่ไม่ทํางาน |
| SP | ON/OFF ระบบควบคุมตําแหน่งกลาง | H | ON/OFF,output passive contact sign สัญญาณการติดต่อ |
การบรรจุและการจัดส่ง:
1.การบรรจุ: ภายในมีแผ่นพับ,ภายนอกมีกล่องกระดาษและไม้กรณี
2.การขนส่ง: ทางทะเล,ทางอากาศ,ทางรถไฟ.
หากคุณมีความต้องการอื่นๆ กรุณาบอกเราด้วย
