Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
รายละเอียดสินค้า
สถานที่กำเนิด: อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์: Grat
ได้รับการรับรอง: IP67,CCC, ISO, CE, CNAS
หมายเลขรุ่น: EDN15-200
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1PC
ราคา: USD $170.00/ Piece
รายละเอียดการบรรจุ: ด้านในมีบับเบิ้ลห่อ ด้านนอกมีกล่องกระดาษแข็งและกล่องไม้
เวลาการส่งมอบ: 3 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 1,000 ชิ้น / สัปดาห์
ชื่อแบรนด์: |
GRAT |
การรับรอง: |
CE/ISO/CNAS |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
เวลาการส่งมอบ: |
3 วันทำการ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
น้ำ |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
แฟลนจ์ |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
บอลวาล์วชนิด V |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
ขนาดวาล์ว: |
DN15-200 |
โหมดการดำเนินการ: |
สลับไปที่ตัดออก |
วัสดุตัวเครื่อง: |
A105\F304\F316\Wcb\Fzg1cr18ni9ti\Zg1cr18ni12mo2ti\ |
การรั่วไหล: |
การปฏิบัติตามมาตรฐาน Ansib16.104 5 |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
โครงสร้าง: |
บอลวาล์วแบบยืดหยุ่น |
หน้าที่: |
วาล์วเป่าลม |
มาตรฐาน: |
ดินแดง |
พลังงานไฟฟ้า: |
ไฟฟ้ากระแสสลับ 220V 50/60Hz |
แรงดันใช้งาน: |
Pn16 Pn25 - Pn40 - Pn64 |
การเชื่อมต่อของร่างกาย: |
แฟลนจ์ |
วัสดุที่นั่ง: |
PTFE (อุณหภูมิห้อง) \ Specialty Ppl (อุณหภูมิสูง |
สื่อที่ใช้บังคับ: |
น้ำ, น้ำมัน, กรดไนตริก, กรดอะซิติก, ของเหลวหนืด |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
รหัส Hs: |
8481804090 |
ชื่อแบรนด์: |
GRAT |
การรับรอง: |
CE/ISO/CNAS |
จำนวนสั่งซื้อขั้นต่ำ: |
1 บาท |
เวลาการส่งมอบ: |
3 วันทำการ |
เงื่อนไขการชำระเงิน: |
LC, T/T, D/P, PayPal, เวสเทิร์นยูเนี่ยน |
สื่อ: |
น้ำ |
วัสดุ: |
สแตนเลส |
แบบฟอร์มการเชื่อมต่อ: |
แฟลนจ์ |
โหมดการขับขี่: |
ไฟฟ้า |
แรงดันที่กำหนด: |
PN1.0-32.0MPa |
ช่อง: |
ประเภทตรงผ่าน |
ประเภท: |
บอลวาล์วชนิด V |
อุณหภูมิ: |
อุณหภูมิปกติ |
การใช้งาน: |
การใช้ในอุตสาหกรรม, การใช้น้ำในอุตสาหกรรม |
ขนาดวาล์ว: |
DN15-200 |
โหมดการดำเนินการ: |
สลับไปที่ตัดออก |
วัสดุตัวเครื่อง: |
A105\F304\F316\Wcb\Fzg1cr18ni9ti\Zg1cr18ni12mo2ti\ |
การรั่วไหล: |
การปฏิบัติตามมาตรฐาน Ansib16.104 5 |
สถานที่กำเนิด: |
อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
โครงสร้าง: |
บอลวาล์วแบบยืดหยุ่น |
หน้าที่: |
วาล์วเป่าลม |
มาตรฐาน: |
ดินแดง |
พลังงานไฟฟ้า: |
ไฟฟ้ากระแสสลับ 220V 50/60Hz |
แรงดันใช้งาน: |
Pn16 Pn25 - Pn40 - Pn64 |
การเชื่อมต่อของร่างกาย: |
แฟลนจ์ |
วัสดุที่นั่ง: |
PTFE (อุณหภูมิห้อง) \ Specialty Ppl (อุณหภูมิสูง |
สื่อที่ใช้บังคับ: |
น้ำ, น้ำมัน, กรดไนตริก, กรดอะซิติก, ของเหลวหนืด |
รายละเอียดการบรรจุ: |
กล่องกระดาษ / กล่องไม้ |
รหัส Hs: |
8481804090 |

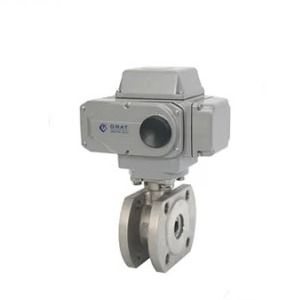

วาล์วลูกหนังไฟฟ้าขนาดหน้าต่อหน้าสั้นมาก
คําอธิบายสินค้า:
อุตราสั้น ขนาดหน้าต่อหน้า วาล์วลูกกลมไฟฟ้า/วาล์วลูกกลมชนิด V/อุตราสั้น/ฟลานจ์
คําอธิบาย:
วาล์วลูกกลองไฟฟ้า flange ultra-สั้นประกอบด้วยตัวขับเคลื่อนไฟฟ้าและ ultra-สั้น
วาล์วลูกกลองรวมกัน; ผลิตภัณฑ์มีโครงสร้างบูรณาการและสามารถควบคุมได้
ให้ทํางานโดยเชื่อมต่อกับสายไฟฟ้า 3 สายเดียว
ข้อดีของฟังก์ชันที่แข็งแกร่ง ขนาดเล็ก การพกพาได้ง่าย การทํางานที่น่าเชื่อถือ
และความจุขนาดใหญ่
เมื่อเปรียบเทียบกับวาล์วลูกบอลไฟฟ้าทั่วไป มันมีลักษณะของโครงสร้างที่คอมแพคต์
ขนาดเล็ก น้ําหนักเบา ระยะทางที่สั้นระหว่างที่นั่งของวาล์วและแผ่นหน้าปลาย
การยึดเก็บวัสดุน้อยลง และการประสิทธิภาพในการปิดเจาะที่ดีกว่า
มันเหมาะสําหรับโอกาสที่มีความต้องการการปิดที่เข้มงวดและถูกใช้อย่างมากในอัตโนมัติ
การควบคุมในอุตสาหกรรม เช่นอุตสาหกรรมเคมี, น้ํามัน, ยาและอุตสาหกรรมเบา
รายละเอียด
| พลังงานไฟฟ้า | AC220V |
| ขนาดร่างกาย | DN15-250 |
| อุณหภูมิกลาง | -80°C~160°C ((ไม่มีการแข็ง) |
| ความดันการทํางาน | PN1.0 ~ 2.5 ((MPa) |
| รูปแบบการกระทํา | 4-20mA การตอบสนองสัญญาณเข้า 0-90° การหมุน |
| ระยะเวลาการกระทํา | 4 ~ 30S |
| การเชื่อมต่อร่างกาย | แฟลนจ์ |
| วัสดุของร่างกาย | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| วัสดุประทับ | PTFE |
| วัสดุของเครื่องขับเคลื่อน | โลหะอลูมิเนียม |
| สื่อที่ใช้ | กรด แอลคาลี เกลือ ก๊าซคลอรีน หวาน น้ําแหล่ง ผงเหมือง และกระดาษผงผงผงผงผงผงผงผงผงผงผง |
ภาพวาดการติดตั้ง
|
ขนาด MPa DN |
C | D | D1 | D2 | Z-d | f | b | |
| 15 | 1.0 | 132 | 95 | 65 | 45 | 4-14 | 2 | 14 |
| 1.6 | 132 | 95 | 65 | 45 | 4-14 | 2 | 15 | |
| 20 | 1.0 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 |
| 1.6 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 | |
| 25 | 1.0 | 150 | 115 | 85 | 65 | 4-14 | 2 | 16 |
| 1.6 | 150 | 115 | 85 | 65 | 4-18 | 3 | 16 | |
| 32 | 1.0 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 |
| 1.6 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 | |
| 40 | 1.0 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 |
| 1.6 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 | |
| 50 | 1.0 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 |
| 1.6 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 | |
| 65 | 1.0 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 |
| 1.6 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 | |
| 80 | 1.0 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 |
| 1.6 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 | |
| 100 | 1.0 | 280 | 215 | 180 | 155 | 4-18 | 3 | 22 |
| 1.6 | 280 | 215 | 180 | 155 | 4-18 | 3 | 24 | |
| 125 | 1.0 | 320 | 245 | 210 | 185 | 4-18 | 3 | 24 |
| 1.6 | 320 | 245 | 210 | 185 | 4-18 | 3 | 26 | |
| 150 | 1.0 | 360 | 280 | 240 | 210 | 8-23 | 3 | 24 |
| 1.6 | 360 | 280 | 240 | 210 | 8-23 | 3 | 28 | |
| 200 | 1.0 | 400 | 335 | 295 | 265 | 8-23 | 3 | 26 |
| 1.6 | 400 | 335 | 295 | 265 | 8-23 | 3 | 30 | |
| 250 | 1.0 | 450 | 405 | 350 | 320 | 12-23 | 4 | 28 |
| 1.6 | 450 | 405 | 355 | 320 | 12-23 | 4 | 30 | |
วัสดุของส่วนหลัก
| ชื่อส่วน | ร่าง | บอนเน็ต | กล่องบรรจุ | แหวนกลีบ | ที่นั่ง | การบรรจุ | เครื่องสับ |
|
วัสดุ สัญลักษณ์ |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP | FEP |
WCB
|
สื่อการนําทางที่ใช้ได้
| สถานที่กลาง | อุณหภูมิปานกลาง | ความดันกลาง | คุณลักษณะกลาง | ความเข้มข้นปานกลาง | ชื่อกลาง |
| น้ําเหลว | -80oC ~ + 160oC | 0~20kg/cm2 | การเกรดแรง การเลี้ยวสูง | ไม่จํากัด | กรด แอลคาลี เกลือ คลอรีน หวาน น้ําแหล่ง ผงเหมือง ผงกระดาษ |
| ก๊าซ | -80oC ~ + 160oC | 0~20kg/cm2 | การเกรดแรง การเลี้ยวสูง | ไม่จํากัด | |
| ผสมของของเหลวและของแข็ง | -80oC ~ + 160oC | 0~20kg/cm2 | การเกรดแรง การเลี้ยวสูง | < 60% |
สัญลักษณ์การควบคุม
การบรรจุและการจัดส่ง:
1.การบรรจุ: ภายในมีแผ่นพับ,ภายนอกมีกล่องกระดาษและไม้กรณี
2.การขนส่ง: ทางทะเล,ทางอากาศ,ทางรถไฟ.
หากคุณมีความต้องการอื่นๆ กรุณาบอกเราด้วย
